粉尘仪工作原理DCEM3000型湿烟气在线专用粉尘仪采用抽取式激光前散射原理；用检测仪器包括激光光源及功率控制单元、光电传感与小信号预处理单元、散射光接收单元、显示与输入单元、输出驱动单元、主控单元。激光器发出的650nm束射入排放源,激光束与烟尘粒子作用产生散射光,散射光通过接受系统进入传感器转变成电信号进行处理.电路部分实现光电转换、激光束的调制、信号放大、解调、光源的功率控制、V/I转换功能。

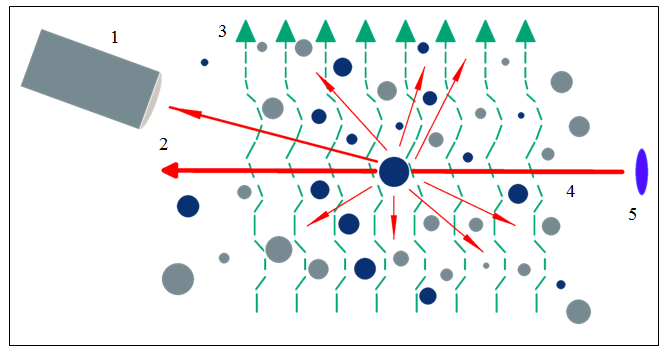

1.探测器 2.散射光束 3.含尘气流 4.激光光束 5.激光源 其中取样探头和测量气室之间有一个电动执行器， 当正常检测时，加热的气体在探头腔内把被射流泵吸进湿的粉尘加热，使水分气化蒸发，再通过射流泵把干的粉尘吸到测量室进行检测，进行在线连续检测。 下一篇粉尘仪特点和应用 |
