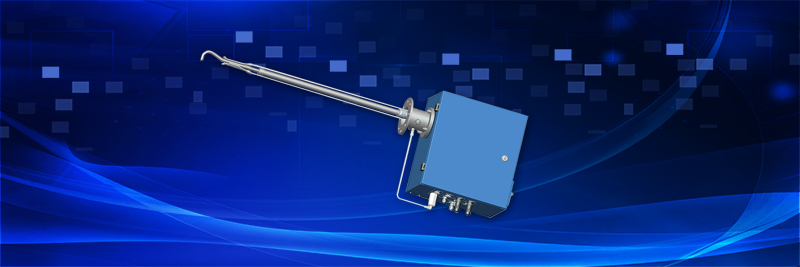

TL-PMM180 粉尘仪

a. 概述

前向光散射原理，采用专利的抽取加热回送方式，内置等动跟踪模块，信号处理自适应分档方法，测量浓度范围广，特别适用于测量目标浓度超低、湿度超高条件下的连续测量。可广泛应用于烟气排放、过程控制、卫生、安全、科研研究等颗粒物测量的场所。

b. 测量原理

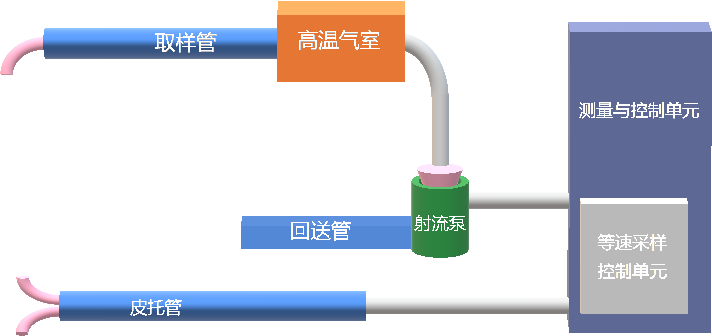

系统原理示意图

TL-PMM180烟尘测试仪是一款适用于超低排放的颗粒物测量仪，具有极高的灵敏度，最低检测限达0.005 mg/m3。仪器由采样及回送单元、等速跟踪及控制单元、加热及温度控制单元、测量及信号处理单元四大部分组成。采样及回送单元完成被测气体采样及回送过程；等速跟踪及控制单元完成烟气的流速和取样流量的测量，同时控制喷射泵的抽力改变采样流量，从而达到跟踪采样的目的；测量及信号处理单元由激光器、测量腔体、光电转换器、反吹及气幕装置、校准装置组成，通过测量颗粒物的前向散射光，将颗粒物的浓度转化成电信号，再经过调理转换后输出。

c. 技术特点

采用抽取式激光前向散射原理，测量室高温加热，不受水气干扰，检测下限极低，完全满足高湿、超低浓度的烟气颗粒物在线检测。

Ø 专利特有的光路构造，具有极其高的灵敏度及分辨力；

Ø 专利特有的抽取加热回送气路构造，可用于被测气体含有极高水雾的场合；

Ø 内置等动跟踪采样模块；

Ø 采用自适应动态分档的方法，具有极其宽的动态响应范围；

Ø 专利特有的自动零点及自动跨度校准；

Ø 特有的反吹及气幕结构及解算方法，耐窗口污染；

Ø 独特的结构设计，一体式的主机，整体重量小于21KG，单人可完成安装、调试、维护工作；

Ø 输出信号接口有标准4~20mA模拟接口、RS485数字接口（支持Modbus协议、地方动态管控协议）；

Ø 具有现场显示功能，可以直接在现场读取粉尘浓度。

d. 技术指标

2 主机尺寸：511mm*410mm*228mm

2 重量：主机≤21kg

2 环境要求：温度：-40℃~65℃/相对湿度：0-100%  R. H.

2 测量误差：±10%

2 介质条件：温度  最高250℃（高温需定制）

2 信号输出：(4~20)mA，RS485（支持Modbus协议、地方动态管控协议）

2 灵敏度：0.01mg/m³

2 测量范围：（0.01~5/200）mg/m3

2 可以测量烟囱大小：0.5~20m

2 电源：220±10%（VAC）、500W
