GAF501流速仪采用超声波传播时间差法测量气体的流速流量。采用一对或多对超声波收发装置分别在介质顺流和逆流方向测量超声波的传播时间，传播时间差表征了介质在收发装置之间的流动速度，借以测量介质的流动速度。

对于管道内的流体，一般测量管道轴向方向的流速流量，所以超声波收发装置对沿着轴向方向成一定角度安装，通过测量流体沿超声波收发装置对轴线方向上的气体流动分量实现对管道沿管道轴线方向的流速流量的测量。

GAF501流速仪为非接触测量方法，测量区为横穿流体管道而且所测流速为沿着管道径向的平均值，对于管道流场的不稳定、分布不均匀可以自然地消除，相对于其它方法对于管道流量的准确测量具有及高的优势。

一、技术优势

1    采用时间差法，测量精度高，测量精度可达0.01m/s。

2    可测量极低的流速，测量下限可达0.1m/s。

3    流速测量为管道轴向沿安装超声波收发对径向分布的平均速度，可以准确地表征管道内的流量，不受分布不均匀、气流不稳定的影响。

4    可以采用一对和多对超声波收发装置，精细准确地测量复杂的流场条件下的流量。

5    可同时测量介质温度和压力。

6    仪器整体特别是与被测气体接触的部分全部采用316L、特氟龙、316制造，可以在在高温腐蚀的气体条件下使用。

7    整体没有运动部件，安装维护简单，维护成本低。

8    仪器具有一对超声波收发装置及多对超声波收发装置，可以实现灵活的配置方式。

9    仪器数据处理采用嵌入式方式，具备校准、配置、查询、显示、诊断等功能，配备丰富的外部接口可以通过模拟4~20mA电流环路、RS485等外部连接

二、技术规格

10

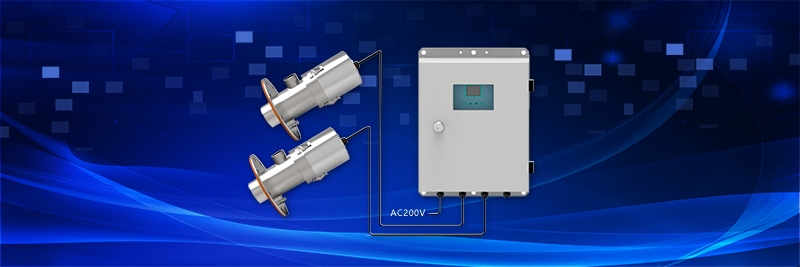

11   产品型号：GAF501

12   产品名称：超声波气体流速仪（流量计）

13   适用介质：空气、烟气等非可燃气体

14   适用管道直径：0.3~15m

15   适用工作气体压力：101.325±10（kPa）

16   流速量程：0.1~40（m/s）

17   流速准确度等级：2.0

18   温度量程：0~500℃

19   压力量程：-7K~+7KPa

20   工作介质温度：-20~300（℃）

21   工作环境温度：-20~55（℃）

22   换能器参数：频率21KHZ，距离小于25米

23   工作电压：220±10% VAC  频率：50/60Hz

24   额定功率：200（W）

25   输出信号：一路4~20mA电流环，两路RS485（Modbus-RTU协议）。

26   保护等级：与被测气体接触的部分IP67，其它部分IP65

27   尺寸重量：主机箱及附件352*300*138，重量10KG

28   探头部分240*240*630，重量11KG

29   反吹风机（单台）：工作电压220±10% VAC

30   频率：50/60Hz

31   功率：200W

32   重量：5kg
