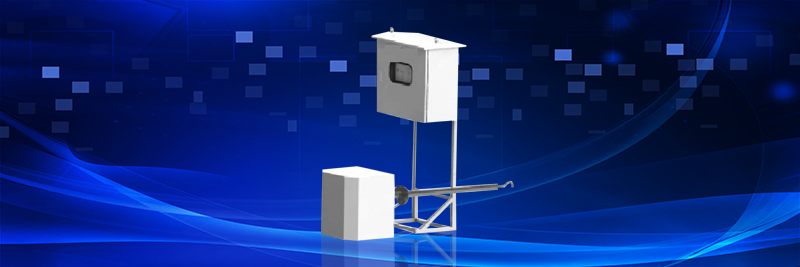

抽取式粉尘在线监测仪

工作原理

DCEM3000型湿烟气在线专用粉尘仪采用抽取式激光前散射原理；用检测仪器包括激光光源及功率控制单元、光电传感与小信号预处理单元、散射光接收单元、显示与输入单元、输出驱动单元、主控单元。激光器发出的650nm束射入排放源,激光束与烟尘粒子作用产生散射光,散射光通过接受系统进入传感器转变成电信号进行处理.电路部分实现光电转换、激光束的调制、信号放大、解调、光源的功率控制、V/I转换功能。

其中取样探头和测量气室之间有一个电动执行器， 当正常检测时，加热的气体在探头腔内把被射流泵吸进湿的粉尘加热，使水分气化蒸发，再通过射流泵把干的粉尘吸到测量室进行检测，进行在线连续检测。

特点和应用

特点：

l 在线连续测量，维护量小

l 高灵敏度

l 安装简单，烟道单侧安装

l 工作寿命长，内部没有转动部件

l 严格防腐蚀工艺和材料安装、调试简单。

l 应用软件易于操作自动零点/标定及自动补偿。

l 维护费用最少。

应用：

l 城市垃圾或危险固废处理厂

l 火力发电厂, 主要针对:以矿石作为料的发电装置

l 安装在烟气净化系统后用于排放监测

l 安装在脱硫系统后,用于排放监测

l 特别适用于低温及粉尘浓度低的烟气监测

技术参数：

2.1）烟尘分析仪技术指标

我们公司选用的DCEM3000抽取式前散射粉尘仪的详细技术参数如下：

测量量程：0-10mg/m3，其他量程可定制

烟气温度：0～220 ℃

烟气流速：0～35m/s

烟气加热温度：105至180度 可调

烟气取样流量：40m3/h-100m3/h

供电电压：220V，50Hz,

环境温度：-20～+50

测量输出：4 路 4-20mA，隔离地

报警输出：6路继电器输出

防护等级：IP55，电气IP65。

零点漂移：≤±2.0%S.R

量程漂移：≤±2.0%S.R

准确度：  绝对误差≤±1mg/m3

分析下限：检出限0.1 mg/m3

校准方法：自动校准或手动校准

探头材质：316L不锈钢

烟气预处理：加热法

反吹功能：定时反吹

烟气温度：0-300℃
